Какова связь между начальной окружностью зубчатого колеса и начальной окружностью?
2025-06-28
делительной окружностью и делительной окружностью зубчатого колеса можно обобщить следующим образом:
1.Определите разницу
● Делительная окружность : неотъемлемый геометрический параметр зубчатого колеса, который является опорной окружностью при проектировании зубчатого колеса. Его диаметр определяется модулем m и числом зубьев z (d = m × z), со стандартным углом зацепления α (обычно 20°), а толщина зуба на делительной окружности равна ширине зуба.
● окружность : Окружность, динамически генерируемая при зацеплении шестерен. Начальные окружности двух шестерен касательные и чисто катятся в узле P, а их диаметр d' определяется фактическим межосевым расстоянием a' и передаточным отношением i.

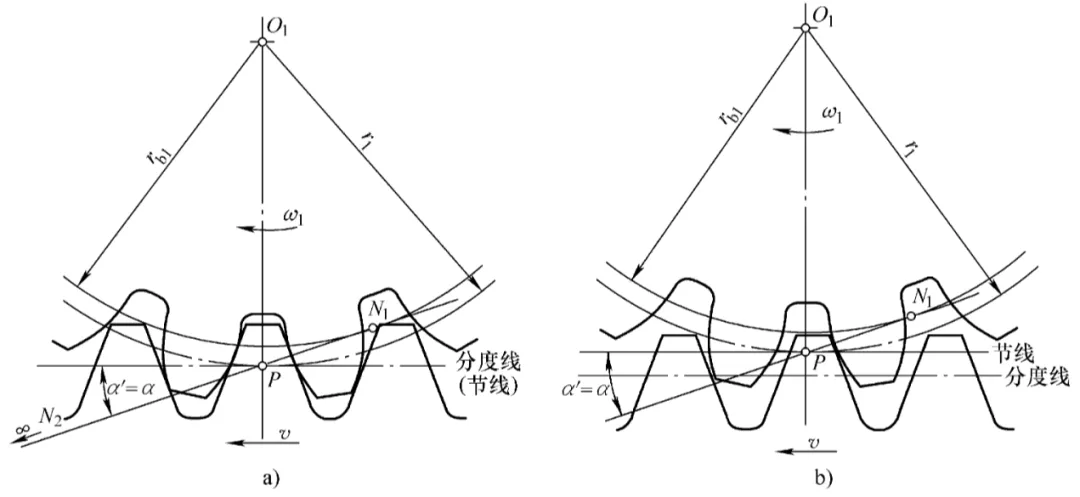

2. Перекрывающиеся условия
● Стандартная установка : Когда две шестерни установлены в соответствии со стандартным межосевым расстоянием a = m(z1+z2)/2, делительная окружность совпадает с делительной окружностью d'=d, а угол зацепления α' равен углу давления делительной окружности α.
● Для нестандартной установки : если фактическое межосевое расстояние a' > a (например, ошибка установки вала или тепловое расширение), расстояние между делительной и опорной окружностями d ' > d, угол зацепления α' > α.
3. Сравнение динамических характеристик
| характеристика | Круг посадки | Круговой шаг |
| Существование | Внутренние свойства одной шестерни | Существует только в зацепленных парах шестерен. |
| Формула диаметра | д = мз |  |
| Угол давления | Стандартное значение (например, 20°) | Изменение с межцентровым расстоянием |
| Толщина зуба | Расчетное значение (стандартная передача  |
Фактическое значение при построении сетки (с учетом смещения) |
4. Инженерное значение
●Делительная окружность : используется для обработки и проверки зубчатых передач (например, для измерения толщины зубьев и расчета нормали).
●Делительная окружность : отражает фактическое состояние зацепления, а изменение ее диаметра влияет на плавность передачи (например, на шум и вибрацию).
Пример
- Стандартная зубчатая пара
стандартное межосевое расстояние a = 50 мм
, делительная окружность совпадает с делительной окружностью
- Расстояние между центрами увеличивается
делительная окружность увеличивается
а делительная окружность остается неизменной.
