Метод определения шероховатости поверхности вала двигателя

Вал двигателя является важным компонентом двигателя, и шероховатость его поверхности напрямую влияет на производительность, срок службы и стабильность работы двигателя. Шероховатость поверхности относится к неравномерности небольших расстояний и крошечных выступов и впадин на обработанной поверхности, обычно выражаемой такими параметрами, как Ra (среднее арифметическое отклонение) или Rz (высота). Существует множество способов определения шероховатости поверхности вала двигателя, включая контактные и бесконтактные методы измерения. В этой статье мы подробно рассмотрим эти методы и их применение.

1. Контактный метод измерения

Контактный метод измерения заключается в измерении шероховатости поверхности путем непосредственного контакта с измеряемой поверхностью механического зонда. К наиболее часто используемым контактным измерительным приборам относятся измерители шероховатости поверхности и профилометры.

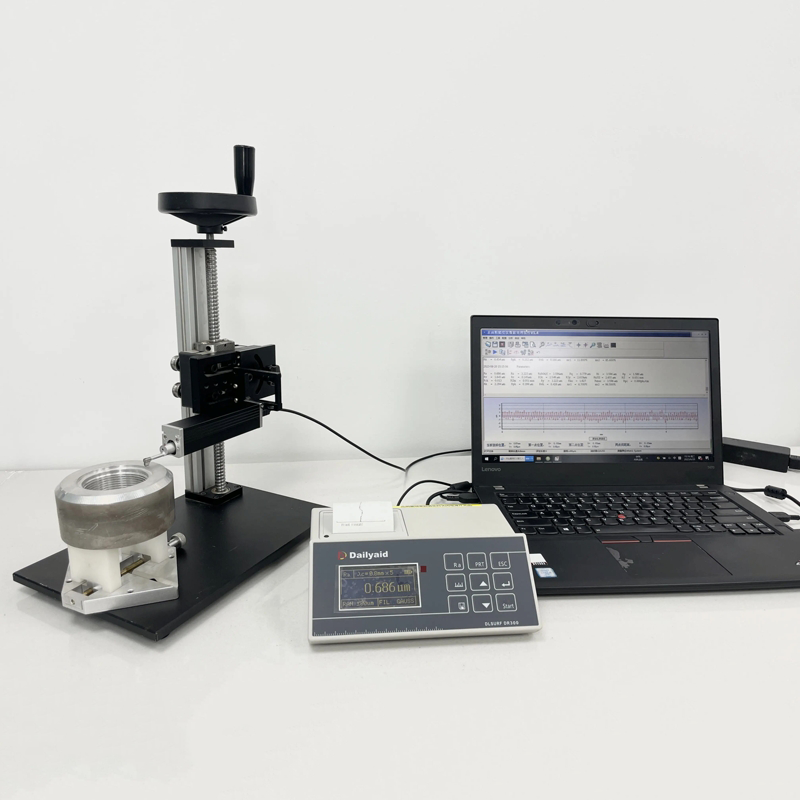

1.1 Тестер шероховатости поверхности

Измеритель шероховатости поверхности — это широко используемый контактный измерительный прибор, который подходит для определения шероховатости поверхности вала двигателя. Принцип его работы заключается в скольжении зонда по поверхности вала двигателя, регистрации движения зонда вверх и вниз, а затем расчете параметров шероховатости поверхности.

Шаги:

1. Подготовка: Убедитесь, что поверхность вала двигателя чистая и не имеет следов масла, пыли и других загрязнений. Выберите соответствующий датчик и параметры измерения (например, Ra, Rz и т. д.).

2. Установите прибор: закрепите измеритель шероховатости поверхности на устойчивой платформе и отрегулируйте положение зонда так, чтобы он был перпендикулярен поверхности вала двигателя.

3. Измерение: включите прибор, проведите зондом по поверхности вала двигателя и запишите данные измерения.

4. Анализ данных: прибор автоматически рассчитывает и отображает параметры шероховатости поверхности, такие как Ra, Rz и т. д.

преимущество:

- Высокая точность измерений, подходит для различных материалов.

- Простое управление и интуитивно понятные результаты.

недостаток:

- Зонд может оставить микроцарапины на поверхности.

- Не подходит для использования на мягких материалах или легко деформирующихся поверхностях.

1.2 Профилометр

Профилометр — это высокоточный контактный измерительный прибор, подходящий для определения профиля поверхности и шероховатости валов двигателей. Принцип его работы заключается в скольжении зонда по поверхности вала двигателя и регистрации данных трехмерного профиля поверхности.

Шаги:

1. Подготовка: Очистите поверхность вала двигателя и выберите соответствующий датчик и параметры измерения.

2. Установите прибор: закрепите профилометр на устойчивой платформе и отрегулируйте положение зонда так, чтобы он был перпендикулярен поверхности вала двигателя.

3. Измерение: запустите прибор, проведите зондом по поверхности вала двигателя и запишите данные трехмерного профиля.

4. Анализ данных: анализ данных с помощью программного обеспечения и расчет параметров шероховатости поверхности.

преимущество:

- Высокая точность измерений, возможность получения данных трехмерного профиля.

- Подходит для поверхностей сложной формы.

недостаток:

- Высокая стоимость оборудования и сложность эксплуатации.

- Зонд может оставить микроцарапины на поверхности.

2. Бесконтактный метод измерения

Бесконтактный метод измерения измеряет шероховатость поверхности без прямого контакта с измеряемой поверхностью с помощью оптической, лазерной или ультразвуковой технологии. К наиболее часто используемым бесконтактным измерительным приборам относятся оптические микроскопы, лазерные сканеры и ультразвуковые измерительные приборы.

2.1 Оптический микроскоп

Оптический микроскоп — это широко используемый бесконтактный измерительный прибор, подходящий для определения шероховатости поверхности вала двигателя. Принцип его работы заключается в увеличении изображения поверхности с помощью оптической линзы, а также в наблюдении и анализе морфологии поверхности.

Шаги:

1. Подготовка: Очистите поверхность вала двигателя, чтобы убедиться в отсутствии масла, пыли и других загрязнений.

2. Установите прибор: закрепите оптический микроскоп на устойчивой платформе и отрегулируйте положение объектива, выровняв его с поверхностью вала двигателя.

3. Наблюдение: Наблюдайте морфологию поверхности через микроскоп и запишите изображение.

4. Анализ данных: Рассчитайте параметры шероховатости поверхности с помощью программного обеспечения для анализа изображений.

преимущество:

- Нет контакта с поверхностью, нет повреждений.

- Позволяет наблюдать микроскопическую морфологию и подходит для поверхностей небольшого размера.

недостаток:

- Точность измерения ограничена оптическим разрешением.

- Не подходит для больших поверхностей.

2.2 Лазерный сканер

Лазерный сканер — высокоточный бесконтактный измерительный прибор, подходящий для определения шероховатости поверхности валов двигателей. Принцип его работы заключается в сканировании поверхности лазер
