Определение концентричности вала двигателя

Проверка концентричности вала двигателя является важным шагом для обеспечения плавной работы двигателя, снижения вибрации и продления срока его службы. Концентричность относится к степени отклонения между центральной линией вала двигателя и идеальной центральной линией. Если концентричность не соответствует требованиям, это приведет к вибрации и шуму при работе двигателя и даже к повреждению подшипников и других компонентов. Поэтому определение концентричности вала двигателя является ключевым звеном в процессе производства и обслуживания двигателя. Ниже приведены подробные методы и приемы определения концентричности вала двигателя.

Важность обнаружения концентричности

1. Уменьшите вибрацию и шум: плохая концентричность вала двигателя приведет к возникновению несбалансированной центробежной силы при работе двигателя, что приведет к вибрации и шуму. Это не только влияет на производительность двигателя, но и может создать помехи для окружающего оборудования и окружающей среды.

2. Продление срока службы: плохая концентричность приведет к повышенному износу подшипников и других компонентов, что сократит срок службы двигателя. Обнаружение и регулировка концентричности позволяет эффективно снизить ненужный износ и продлить срок службы двигателя.

3. Повышение эффективности работы: двигатель с хорошей концентричностью работает более плавно, может снизить потери энергии и повысить эффективность работы. Это имеет большое значение для экономии энергии и снижения эксплуатационных расходов.

Общие методы обнаружения концентричности

1. Метод обнаружения с помощью циферблатного индикатора

Микрометр — это широко используемый механический измерительный инструмент, который широко применяется для определения концентричности вала двигателя. Конкретные шаги следующие:

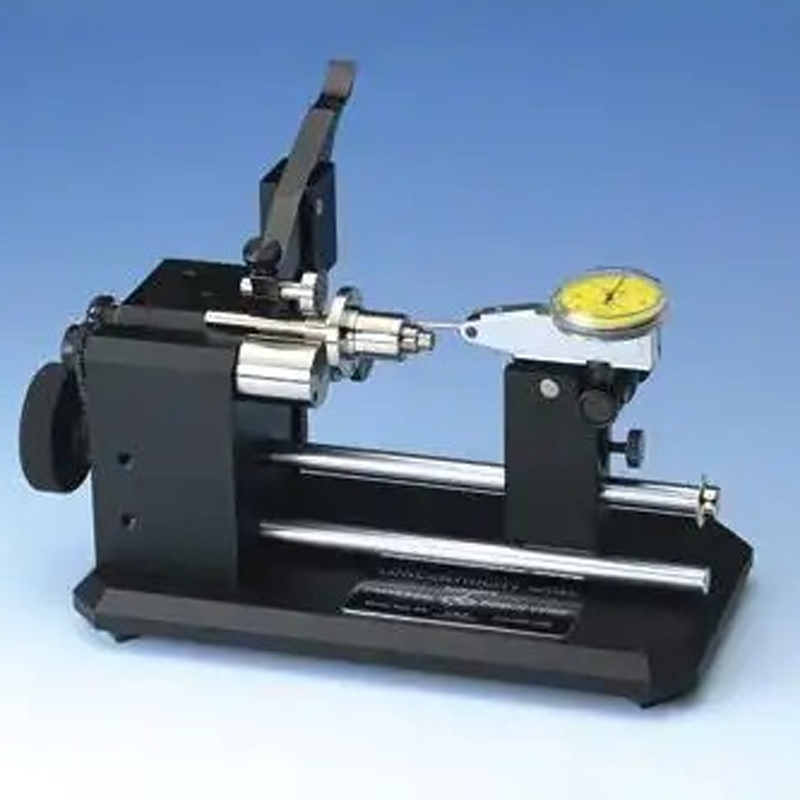

- Закрепите циферблатный индикатор: Закрепите циферблатный индикатор на опорной раме вала двигателя, убедившись, что щуп циферблатного индикатора соприкасается с поверхностью вала двигателя.

- Вращайте вал двигателя: Медленно вращайте вал двигателя и наблюдайте за изменением показаний циферблатного индикатора. Диапазон колебаний стрелки микрометра представляет собой отклонение концентричности вала двигателя.

- Запишите и проанализируйте данные: запишите максимальные и минимальные показания микрометра и рассчитайте значение отклонения от концентричности. Если отклонение превышает допустимый диапазон, необходимо внести корректировки.

2. Метод обнаружения лазерного центрирующего прибора

Лазерный центрирующий прибор представляет собой высокоточное устройство обнаружения, подходящее для случаев, когда требуются высокие требования к концентричности. Конкретные шаги следующие:

- Установите лазерный передатчик и приемник: установите лазерный передатчик на один конец вала двигателя, а приемник — на другой конец.

- Вращающийся вал двигателя: при вращении вала двигателя лазерный луч формирует пятно на приемнике. Анализируя изменение положения светового пятна, можно рассчитать отклонение концентричности вала двигателя.

- Автоматический расчет и регулировка: лазерные инструменты выравнивания обычно оснащены программным обеспечением, которое может автоматически рассчитывать отклонения от концентричности и предоставлять рекомендации по регулировке.

3. Метод проверки координатно-измерительной машины

Координатно-измерительная машина представляет собой высокоточное трехмерное измерительное устройство, подходящее для определения концентричности деталей сложной формы и валов двигателей большого диаметра. Конкретные шаги следующие:

- Закрепите вал двигателя: закрепите вал двигателя на рабочем столе КИМ.

- Измерение точек поверхности вала: используйте зонд для сбора данных о координатах нескольких точек вдоль поверхности вала двигателя.

- Анализ данных: анализ собранных данных с помощью программного обеспечения и расчет отклонения концентричности вала двигателя.

4. Метод анализа вибрации

Анализ вибрации — косвенный метод определения концентричности. Он определяет правильность концентричности, анализируя сигнал вибрации при работе двигателя. Конкретные шаги следующие:

- Установите датчик вибрации: установите датчик вибрации на гнездо подшипника двигателя для сбора сигналов вибрации во время работы двигателя.

- Спектральный анализ: выполните спектральный анализ собранного сигнала вибрации, чтобы определить, имеются ли в нем компоненты частоты вибрации, вызванные плохой концентричностью.

- Диагностика и регулировка: на основании результатов анализа вибрации диагностируйте проблемы концентричности и вносите коррективы.

Меры предосторожности при обнаружении концентричности

1. Выберите правильный метод тестирования

Различные размеры вала двигателя, формы и требования к точности требуют различных методов обнаружения. Для валов двигателей небольшого размера достаточно метода обнаружения с помощью микрометра; Для больших или высокоточных валов двигателей более подходящим является лазерный центрирующий прибор или трехкоординатная измерительная машина.

2. Обеспечьте стабильную среду тестир
