Сравнение широко используемых методов механической передачи.
2025-12-12

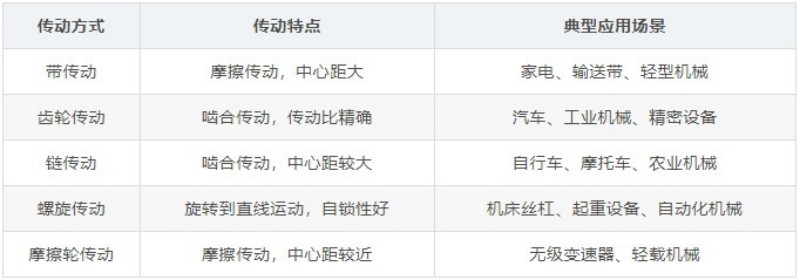

I.Обзор
При выборе механических трансмиссий необходимо сочетать технические характеристики и экономическую эффективность, а также всесторонне учитывать множество факторов, таких как требования к условиям эксплуатации, целевые показатели эффективности, ограничения по занимаемому пространству, адаптивность к окружающей среде и контроль затрат.
●Высокоточные приложения: Приоритетные зубчатые передачи или шариковинтовые передачи
●Передача на большие расстояния: предпочтительнее ременная или цепная передача.
●Требования к бесступенчатой трансмиссии (CVT): привод с фрикционными колесами.

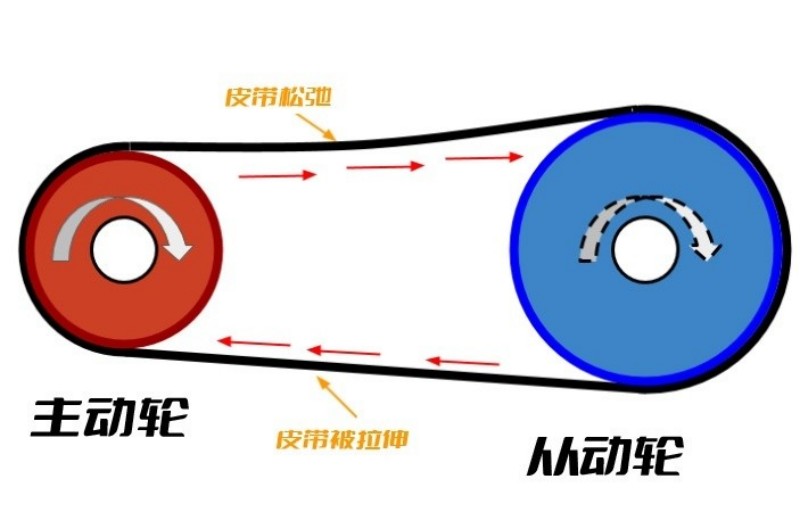

II.Ременная передача
Передача мощности осуществляется за счет трения между эластичным ремнем и шкивом, что подходит для случаев, когда межосевое расстояние между двумя валами велико.
преимущество:
●Подходит для передачи на большие расстояния (большое межосевое расстояние), обладает мощными амортизационными и вибропоглощающими свойствами, способен поглощать удары и вибрацию;
●Проскальзывание при перегрузке защищает оборудование и предотвращает повреждение других компонентов;
●Простая конструкция, низкая стоимость и отсутствие необходимости в смазке.
Недостаток:
●Из-за больших габаритов требуется дополнительное натяжное устройство;
●Неправильное передаточное отношение приводит к низкой эффективности;
●Он чувствителен к колебаниям температуры и влажности и имеет ограниченный срок службы.
Области применения: передача легких и средних нагрузок, например, в бытовой технике, на конвейерных лентах и т. д.

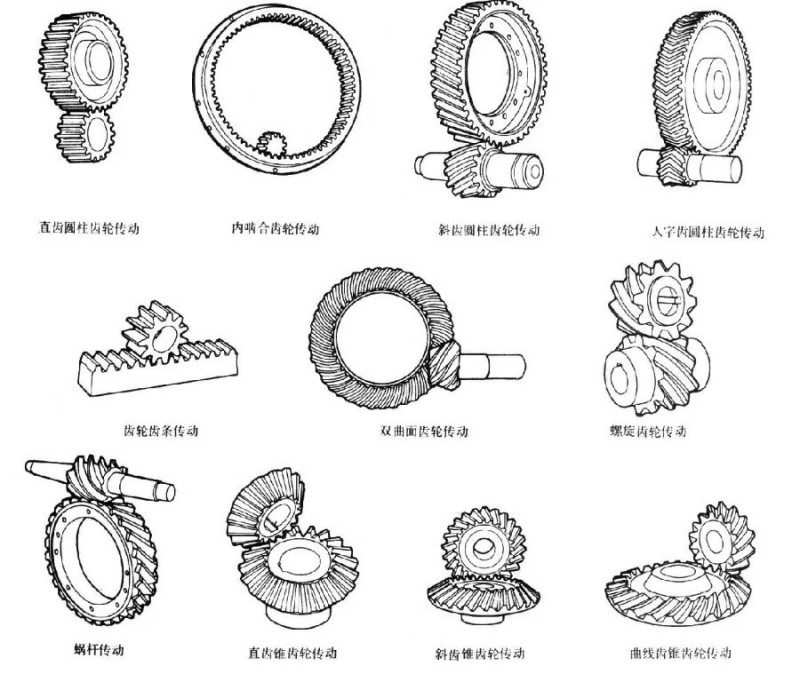

III.Коробка передач
Мощность передается непосредственно через зубчатые передачи, обеспечивая точное передаточное отношение и широкий спектр применения.
преимущество:
●Высокая эффективность передачи (до 98% и более) и широкий диапазон передаточных чисел;
●Компактная конструкция, высокая несущая способность и длительный срок службы;
●Мгновенное передаточное отношение постоянно, что обеспечивает хорошую стабильность.
Недостаток:
●Высокие требования к точности изготовления и монтажа приводят к увеличению затрат;
●Не подходит для передачи на большие расстояния;
●Требует регулярной смазки и довольно шумный.
Области применения: Высокоточные и мощные трансмиссии, например, в автомобильных коробках передач и промышленном оборудовании.

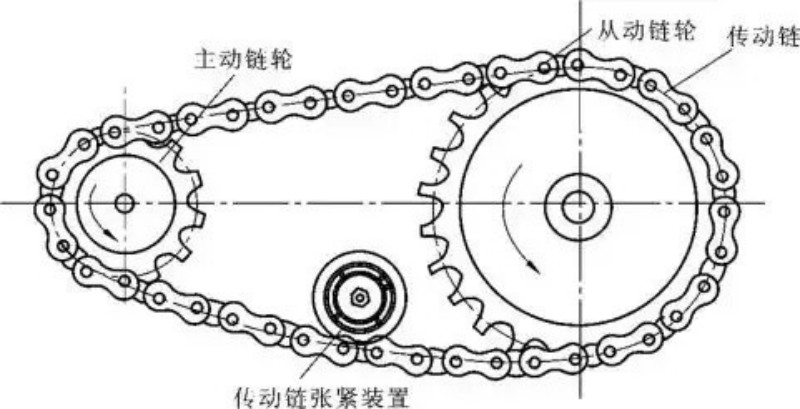

IV.Цепной привод
Передача мощности осуществляется посредством зацепления цепи и звездочки, сочетая в себе характеристики как ременной, так и зубчатой передачи.
преимущество:
●Большее межосевое расстояние приводит к упрощению конструкции и снижению требований к точности изготовления и монтажа по сравнению с зубчатыми передачами;
●Отсутствие упругого проскальзывания, точное среднее передаточное отношение;
●Высокая несущая способность, подходит для эксплуатации в суровых условиях.
Недостаток:
●Мгновенное передаточное отношение непостоянно, что приводит к низкой плавности передачи;
●Требует смазки и технического обслуживания; подвержен износу.
●На высоких скоростях возникает шум.
Области применения: передача данных на средние и дальние расстояния, например, на велосипедах, мотоциклах и сельскохозяйственной технике.

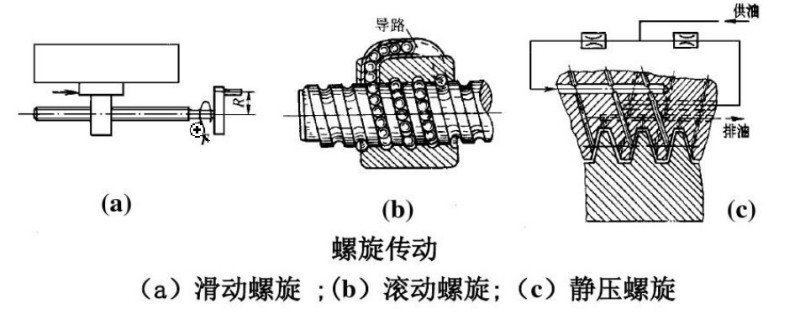

V.Винтовой привод
Вращательное движение преобразуется в линейное движение за счет зацепления винта и гайки.
преимущество:
●Простая конструкция, способная к самоблокировке;
●Плавная передача и высокая точность (например, шариковые винты);
●Подходит для точной настройки или работы при низких скоростях и больших нагрузках.
Недостаток:
●Низкая эффективность передачи (высокие потери на трение);
●Требует высокоточной обработки, что приводит к увеличению затрат;
●Скорость ограничена, что делает его непригодным для высокоскоростной передачи данных.
Области применения: высокоточное позиционирование (например, ходовые винты станков), подъемное оборудование и т. д.
VI.Фрикционный привод
Передача мощности осуществляется через контактную поверхность между двумя фрикционными колесами, при этом трение обеспечивает передачу движения и крутящего момента. Этот метод подходит для передачи с параллельными или пересекающимися валами.
преимущество:
●Простая конструкция, низкие производственные и эксплуатационные расходы, подходит для сценариев с малым межосевым расстоянием;
●Низкий уровень шума при передаче, плавная работа и бесступенчатая регулировка скорости или направления передачи во время работы;
●Функция защиты от перегрузки: при перегрузке поверхность трения проскальзывает, предотвращая повреждение других компонентов;
Высокая производительность передачи и длительный срок службы.
Недостаток:
●Коэффициент передачи не постоянен, что приводит к проскальзыванию и снижению точности;
●Высокое осевое давление требует использования высокопрочных подшипников для опоры, что приводит к увеличению габаритов конструкции;
●Низкая эффективность, высокие потери на трение и необходимость регулярной замены изношенных деталей;
●Чувствительность к окружающей среде: изменения влажности и температуры могут влиять на коэффициент трения.
Применимые сценарии: оборудование малой грузоподъемности (например, текстильное оборудование), бесступенчатые трансмиссии (например, кольцевая трансмиссия, описанная в патенте), а также сценарии, требующие защиты от перегрузки.
