6 методов обработки шестеренок + иллюстрации, наконец-то поймите, как изготавливаются шестеренки
2025-09-08
Существует множество типов профилей зубьев, среди которых наиболее распространён эвольвентный. Существует два распространённых метода обработки эвольвентных профилей зубьев: формовка и прокатка.

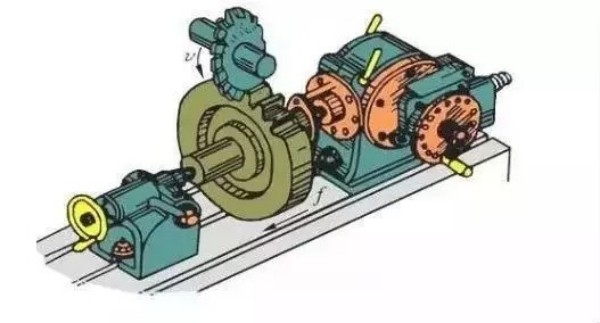

1.Зубофрезерование
Фрезерование зубчатых колёс дисковой модульной фрезой или пальцеобразной фрезой является методом формообразования. Форма поперечного сечения зубьев фрезы соответствует форме межзубного пространства. Данный метод имеет низкую производительность и точность обработки и пригоден только для единичного и мелкосерийного производства.

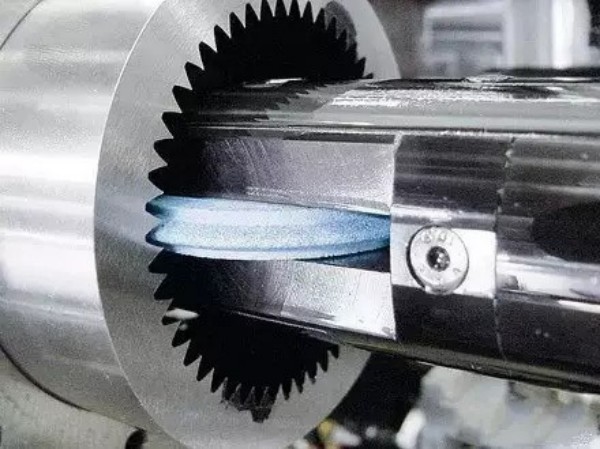

2.Форма шлифования
Он также относится к методу обработки давлением. Поскольку шлифовальный круг трудно править, он применяется редко.

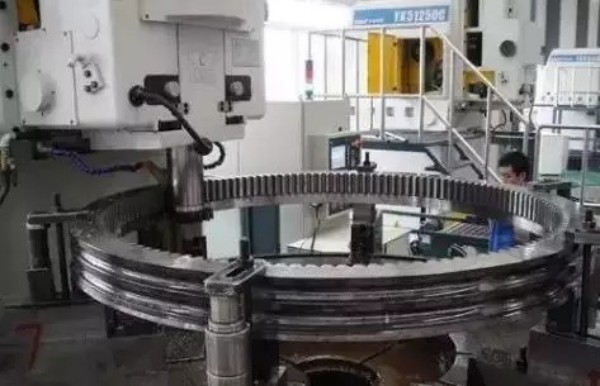

3.Зубофрезерование
Это процесс обкатки, принцип действия которого аналогичен принципу работы пары зацепляющихся косозубых шестерен. Прототипом червячной фрезы является косозубое колесо с большим углом наклона винтовой линии. Благодаря небольшому числу зубьев (обычно z = 1) и очень большой длине зубьев, червяк наматывается на вал, образуя червяк с очень малым углом наклона винтовой линии. После прорезки и снятия зацепления зубьев червяк превращается в червячную фрезу с режущей кромкой и задним углом.

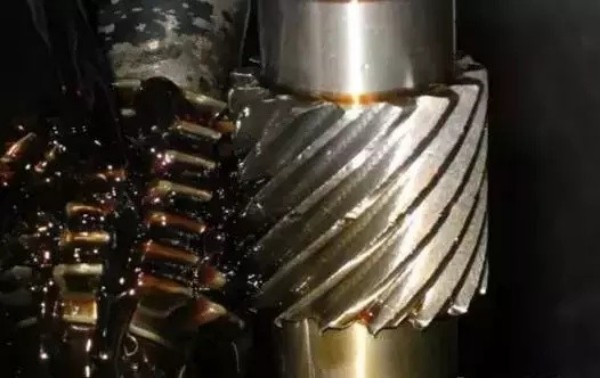

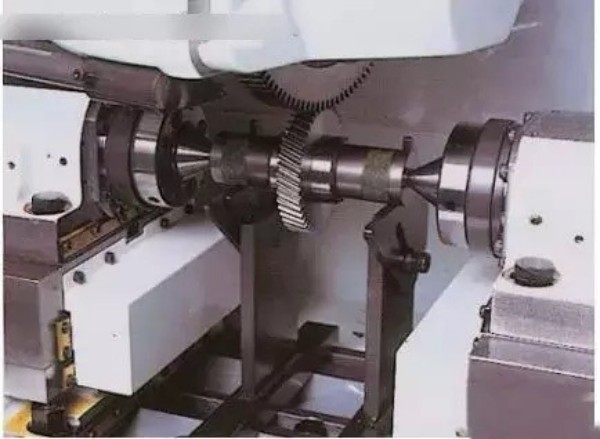

4.Бритье
Зубошевингование — распространённый метод финишной обработки незакалённых поверхностей зубьев в массовом производстве. Принцип его действия заключается в использовании свободного зацепления шевингующей фрезы и обрабатываемого зубчатого колеса, а также в использовании относительного скольжения между ними для удаления очень мелкой стружки с поверхности зуба, что повышает точность обработки поверхности зуба. Шевеингование также позволяет сформировать зуб с корончатой формой, что улучшает положение контактной поверхности зуба.
5.Зубодолбление
Зубодолбление – распространённый процесс зубонарезания, наряду с зубофрезерованием, использующий обкатку. В процессе зубодолбления фреза и заготовка входят в зацепление подобно паре цилиндрических зубчатых колёс. Возвратно-поступательное движение фрезы является главным движением, а пропорциональное круговое движение фрезы и заготовки – движением подачи.

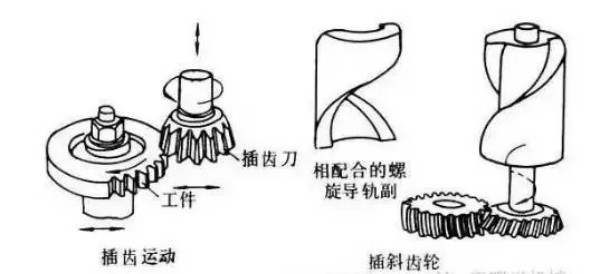

Эта картинка недостаточно интуитивна, но меня это не смущает. Вы должны понять это с первого взгляда, взглянув на схематическую диаграмму ниже.
6.Зубошлифование методом обкатки
Зубошлифование обкаткой использует режущее движение, аналогичное зубофрезерованию, и является методом чистовой обработки профиля зуба. Часто это единственный доступный метод чистовой обработки, особенно для закаленных зубчатых колес. Зубошлифование обкаткой может выполняться червячным, коническим или тарельчатым шлифовальным кругом.

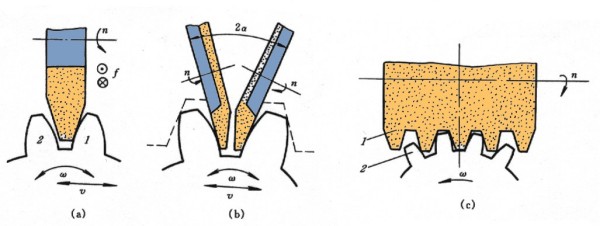

На фотографиях выше показаны (а) шлифование зубчатых колес коническим шлифовальным кругом, (б) шлифование зубчатых колес бабочкообразным шлифовальным кругом и (в) шлифование зубчатых колес червячным шлифовальным кругом.
